Kỹ thuật trapping trong in ấn: Trapping, Overprint, Knockout

5/5 - (1 bình chọn)

Trong quá trình in, chỉ cần các bản màu bị lệch một khoảng rất nhỏ cũng có thể tạo ra đường trắng hoặc khe hở khó nhận thấy trên file nhưng lại rõ trên thành phẩm. Kỹ thuật trapping trong in ấn được sử dụng để xử lý vấn đề này bằng cách tạo vùng chồng lấn phù hợp giữa các màu, giúp hạn chế sai số khi chồng màu và đảm bảo hình ảnh sau in liền mạch, sắc nét hơn. Vậy trapping hoạt động như thế nào, có những kỹ thuật nào và cần lưu ý gì khi thiết lập file in? Cùng Hupuna tìm hiểu nhé!

Kỹ thuật trapping trong in ấn là gì?

Trapping trong in ấn là kỹ thuật bù sai số cơ học bằng cách tạo ra một vùng chồng lấn rất nhỏ (overlap) tại ranh giới tiếp xúc giữa hai mảng màu liền kề. Kỹ thuật này thường được can thiệp ở giai đoạn chế bản (pre-press) hoặc được xử lý tự động qua bộ xử lý hình ảnh raster (RIP – Raster Image Processor).

Trong in ấn công nghiệp (như in offset hoặc flexo), mỗi màu mực (C, M, Y, K hoặc màu pha Pantone) được in bởi một trạm in/bản kẽm riêng biệt. Hiện tượng các bản kẽm không khớp nhau tuyệt đối tại cùng một vị trí được gọi là lỗi đăng ký màu (misregistration). Trapping xử lý trực tiếp vấn đề này bằng cách “kéo dài” nhẹ biên giới của một màu đè lên màu bên cạnh, đảm bảo nếu giấy có bị trượt hay co giãn nhẹ, người xem vẫn không nhìn thấy khoảng trống màu trắng của bề mặt giấy bên dưới.

Để tránh nhầm lẫn trong quá trình xử lý file, bạn cần phân biệt rõ ba khái niệm chế bản cơ bản:

Trapping: Tạo một vùng viền chồng lấn cực nhỏ giữa hai màu tiếp giáp để bù trừ sai số dịch chuyển.
Knockout: Đối tượng phía trên sẽ đục thủng một khoảng trống đúng bằng hình dáng của nó trên lớp màu nền phía dưới (mặc định để tránh trộn màu).
Overprint: Đối tượng phía trên in đè hoàn toàn lên nền phía dưới mà không đục lỗ, hai lớp mực sẽ hòa trộn quang học vào nhau (thường dùng cho chữ đen K100).

Vì sao cần sử dụng kỹ thuật trapping trong in ấn?

Kỹ thuật trapping đóng vai trò quan trọng trong việc bảo vệ tính toàn vẹn của ấn phẩm:

Hạn chế đường viền trắng giữa các màu: Khi giấy chạy qua nhiều trục in với tốc độ cao, độ ẩm và lực kéo dễ làm giấy co giãn. Trapping che giấu các khe hở này, giúp ranh giới màu sắc luôn sắc nét.
Bù đắp sai số cơ học của máy in: Ngay cả những dòng máy in hiện đại nhất vẫn có biên độ sai số vi mô nhất định giữa các trạm màu. Trapping giữ vai trò như một lớp bảo hiểm kỹ thuật cho dung sai đó.
Tăng tính liền mạch và đồng nhất thị giác: Nhờ có dải chuyển tiếp siêu nhỏ, mắt thường sẽ cảm nhận các khối hình, mảng nền và chi tiết đồ họa liền khối, không bị đứt đoạn.
Giảm thiểu tỷ lệ phế phẩm: Giúp xưởng in giảm bớt lượng hàng lỗi phải hủy bỏ, tiết kiệm thời gian canh chỉnh máy và tối ưu chi phí vật tư.

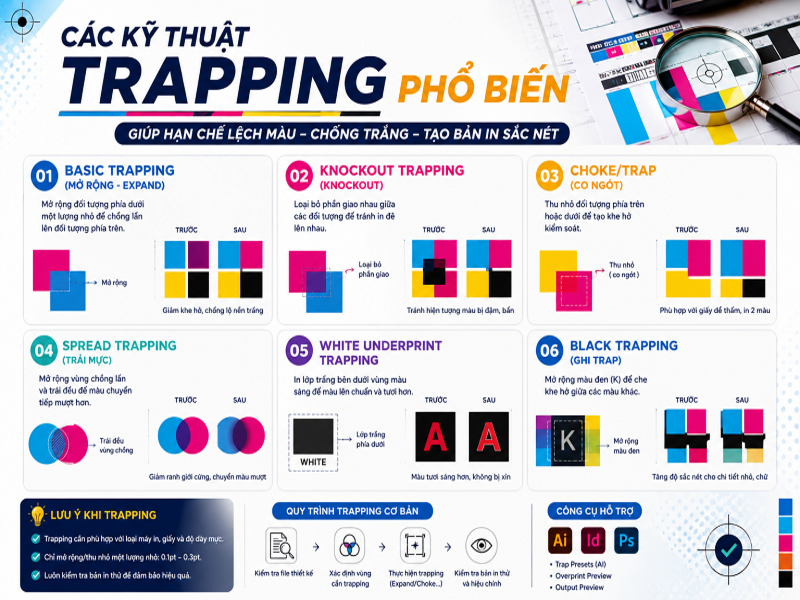

Các kỹ thuật trapping phổ biến

Tùy thuộc vào tương quan độ sáng – tối giữa đối tượng và nền, kỹ thuật viên chế bản sẽ lựa chọn một trong ba phương pháp sau:

Spread trapping (Giãn màu/Tràn lề ngoài)

Spread trapping là kỹ thuật mở rộng đường biên của đối tượng bên trong lấn ra mảng màu nền xung quanh. Phương pháp này áp dụng khi đối tượng bên trong sáng màu hơn nền bên ngoài.

Nguyên lý: Màu sáng hơn luôn là màu chủ động lấn sang màu tối. Mắt người có xu hướng tập trung vào đường bao của màu tối; do đó, việc màu sáng lấn nhẹ ra ngoài sẽ không làm thay đổi hình dáng thị giác của đối tượng.

Ví dụ: Một chữ màu vàng đặt trên nền xanh đậm. Màu vàng sẽ được mở rộng biên ra ngoài một chút để đè nhẹ lên nền xanh.

Choke trapping (Co màu/Tràn lề trong)

Choke trapping là kỹ thuật thu hẹp phần đục lỗ (knockout) của lớp nền bên dưới để màu nền lấn nhẹ vào bên trong đối tượng. Phương pháp này áp dụng khi đối tượng bên trong tối màu hơn nền bên ngoài.

Nguyên lý: Màu nền sáng hơn sẽ chủ động lấn vào bên dưới chân của đối tượng tối màu. Khi đối tượng tối màu in đè lên, mép ngoài của nó vẫn giữ nguyên kích thước mắt thường nhìn thấy.

Ví dụ: Một hình tròn màu xanh lục đậm nằm trên nền vàng nhạt. Phần nền vàng sẽ được co viền vào trong để lót dưới chân hình tròn xanh.

Centerline trapping (Trapping đường tâm)

Centerline trapping (hay còn gọi là Bi-directional trapping) là kỹ thuật mở rộng đồng thời cả hai đối tượng: đối tượng bên trong lấn ra một nửa và lớp nền lấn vào một nửa, gặp nhau ở đường ranh giới tâm.

Kỹ thuật này được áp dụng khi hai mảng màu tiếp giáp có mật độ quang học (độ sáng – tối) tương đương nhau, hoặc khi chuyển đổi giữa các cặp màu pha có độ tương phản ngang bằng.

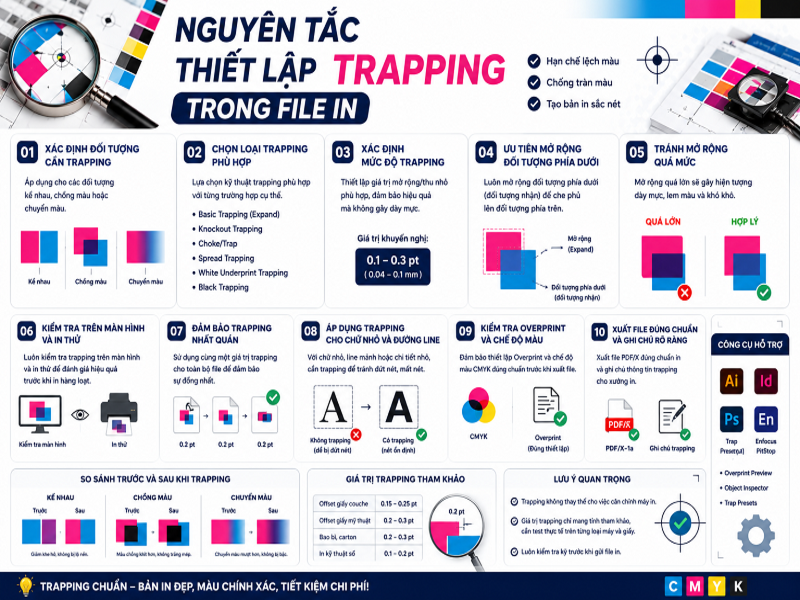

Nguyên tắc thiết lập trapping trong file in

Không có một thông số trapping cố định áp dụng chung cho mọi ấn phẩm. Việc xác lập thông số phụ thuộc trực tiếp vào phương pháp in, độ nhạy cơ học của máy in, loại bề mặt vật liệu và kích thước chi tiết thiết kế.

Yếu tố xem xét	Nguyên tắc kỹ thuật cần tuân thủ
Quy luật mật độ màu (Luminance/Density)	Màu có mật độ quang học thấp hơn (sáng hơn) luôn lấn sang màu có mật độ quang học cao hơn (tối hơn).
Độ rộng đường trap (Trap Width)	Cần giữ ở mức tối thiểu vừa đủ để che sai số máy. Trapping quá lớn sẽ tạo thành một đường viền tối màu, bẩn và lộ rõ mắt thường.
Chi tiết chữ nhỏ (Small Text)	Tránh trapping thủ công trên font chữ nhỏ (< 8pt) vì dễ làm biến dạng chân chữ. Nếu cần, hãy ưu tiên in chữ bằng 1 kênh màu 100%K và bật Overprint.
Đường nét mảnh (Fine Lines)	Các nét vẽ dưới 0.5pt không nên áp dụng trapping phức tạp để tránh mất chi tiết.
Màu tiếp giáp có chung thành phần CMYK	Nếu hai màu tiếp giáp đã chia sẻ chung một tỷ lệ mực nhất định (ví dụ cùng có 50% Cyan), rủi ro lộ viền trắng rất thấp, có thể giảm hoặc không cần trapping.
Kiểm tra kênh màu (Separations)	Luôn tách từng bản kẽm màu trên phần mềm để soi kỹ vùng viền tiếp xúc trước khi xuất kẽm ghi bản.

Trapping trong các phương pháp in phổ biến

Mỗi công nghệ in có dung sai cơ học và đặc tính bám mực khác nhau, dẫn đến yêu cầu trapping khác biệt:

Trapping trong in offset

In offset thương mại trên giấy có độ ổn định cơ học tương đối cao. Độ rộng trapping thông thường dao động ở mức rất nhỏ (thường từ 0.03mm đến 0.08mm/khoảng 0.1pt – 0.25pt). Với các dòng máy in offset nhiều màu hiện đại có hệ thống điều khiển tự động (Autoregistration), thông số này có thể tối ưu ở mức cực thấp để giữ độ sắc nét tối đa.

Trapping trong in flexo

In flexo (thường dùng cho bao bì màng nilon, màng co, thùng carton sóng) sử dụng bản in polyme mềm và lực ép trục in tương đối lớn. Vật liệu màng dẻo lại rất dễ co giãn theo nhiệt độ và lực kéo. Do đó, độ rộng trapping trong in flexo thường phải đặt lớn hơn offset khá nhiều (thường từ 0.15mm đến 0.5mm hoặc thậm chí lớn hơn tùy loại sóng carton) để bù đắp sự dịch chuyển vật liệu.

Trapping trong in kỹ thuật số

Hầu hết các dòng máy in laser kỹ thuật số hoặc in phun công nghiệp in trực tiếp tất cả các màu trong cùng một chu trình ngắn, không qua nhiều trạm lô kẹp riêng biệt nên sai lệch chồng màu thấp. Phần lớn tác vụ trapping trong in kỹ thuật số được hệ thống RIP của máy tự động tính toán và xử lý theo thuật toán dựng sẵn, người thiết kế ít khi phải can thiệp thủ công trên file.

Cách thực hiện trapping trong thiết kế và chế bản

Quy trình xử lý trapping tiêu chuẩn tại bộ phận chế bản chuyên nghiệp diễn ra qua 7 bước:

Bước 1: Kiểm tra tổng thể file thiết kế: Xác định đúng hệ màu chuẩn CMYK hoặc Spot Color, loại bỏ các kênh màu thừa không sử dụng.

Bước 2: Xác định các vùng màu tiếp giáp: Rà soát những vị trí mà hai mảng màu khác nhau đứng sát cạnh nhau mà không có màu đen hoặc đường viền che phủ.

Bước 3: Xác định hướng mở rộng (Spread hay Choke): So sánh mật độ sáng/tối của từng cặp màu để quyết định màu nào sẽ là màu tràn viền.

Bước 4: Thiết lập trapping:

Bằng RIP tự động: Cài đặt tham số bẫy màu theo tiêu chuẩn máy in quy định trên phần mềm RIP chế bản.
Bằng phần mềm vector (Adobe Illustrator/InDesign): Sử dụng bảng điều khiển Pathfinder > Trap hoặc gán một đường viền (Stroke) mảnh cho đối tượng sáng màu và bật thuộc tính Overprint Stroke trong bảng Attributes.

Bước 5: Kiểm tra chế độ Overprint/Knockout: Đảm bảo chữ đen nhỏ được đặt Overprint, các mảng màu khác đặt đúng quy cách đục lỗ hoặc đè màu.

Bước 6: Kiểm tra bảng tách màu (Separations Preview): Bật tắt từng kênh màu trên phần mềm để phóng to và kiểm tra dải viền chồng lấn tại ranh giới màu.

Bước 7: Xuất file PDF chuẩn in và kiểm tra lần cuối: Xuất file chuẩn PDF/X-1a hoặc PDF/X-4, mở trên phần mềm đọc file chuyên dụng (như Adobe Acrobat Pro) để xác nhận lớp trapping hiển thị đúng trước khi ghi bản kẽm CTP.

Trapping và overprint khác nhau như thế nào?

Tiêu chí	Trapping (Bẫy màu)	Overprint (In đè)
Mục đích	Bù sai số cơ học, triệt tiêu khe hở trắng giữa hai màu tiếp giáp.	In một lớp mực đè hoàn toàn lên lớp mực khác mà không đục lỗ.
Cách hoạt động	Chỉ tạo một đường biên chồng lấn cực nhỏ ở ranh giới tiếp xúc.	Toàn bộ diện tích đối tượng phía trên in đè lên nền phía dưới.
Trường hợp sử dụng	Ranh giới giữa các mảng màu có độ tương phản khác nhau.	Chữ đen nhỏ (100%K), lớp mực vecni/UV bóng, ép nhũ, màu pha đặc biệt.
Rủi ro khi dùng sai	Đặt thông số quá lớn làm nổi đường viền sẫm màu xấu xí.	Mực bị cộng dồn tạo ra màu sai lệch ngoài ý muốn (ví dụ chữ vàng đè lên nền xanh sẽ hóa xanh lá).

Lưu ý về Knockout: Đối lập với Overprint, khi một đối tượng được đặt chế độ Knockout, bản kẽm của lớp nền bên dưới sẽ bị khoét rỗng một khoảng vừa khít với đối tượng đó. Nếu không có trapping, chính đường viền khoét rỗng này sẽ lộ ra vệt giấy trắng khi máy in bị lệch bản kẽm.

Những lỗi trapping thường gặp

Xuất hiện viền trắng giữa các mảng màu:

Nguyên nhân: Không cài đặt trapping hoặc máy in bị lệch màu vượt quá độ rộng vùng trap.
Khắc phục: Trao đổi với xưởng in để tăng thông số trap width phù hợp với độ co giãn của vật liệu.

Đường viền trap quá thô và lem màu:

Nguyên nhân: Thiết lập thông số độ rộng trap quá lớn hoặc chọn sai màu lấn (màu tối lấn sang màu sáng).
Khắc phục: Luôn để màu sáng lấn sang màu tối và giảm độ dày đường trap về mức tối thiểu an toàn.

Chữ nhỏ bị biến dạng hoặc đổi màu:

Nguyên nhân: Cố tình trapping thủ công trên các đoạn văn bản (body text) có kích thước quá nhỏ.
Khắc phục: Đưa chữ nhỏ về một màu gốc (tốt nhất là màu đen K100) và áp dụng lệnh Overprint thay vì can thiệp viền trap.

Màu sắc bị biến đổi do Overprint nhầm:

Nguyên nhân: Nhầm lẫn giữa lệnh Overprint Stroke (dùng cho trapping) và Overprint Fill cho toàn bộ mảng màu sáng.
Khắc phục: Rà soát kỹ bảng Attributes và dùng công cụ Output Preview trong Acrobat Pro để soi các lớp mực.

Khi nào cần trapping và khi nào không cần?

Các trường hợp BẮT BUỘC cần kiểm soát trapping:

Ấn phẩm in nhiều màu tiếp giáp nhau trên các chất liệu dễ biến dạng (bao bì nhựa màng ghép, flexo thùng carton sóng, túi nilon).
Thiết kế có các mảng màu pha Pantone tương phản mạnh đặt cạnh nhau.
Sử dụng máy in nhiều bản kẽm cơ học đời cũ có dung sai đăng ký màu lớn.

Các trường hợp KHÔNG CẦN người thiết kế can thiệp trapping thủ công:

Các mảng màu tiếp giáp đã dùng chung tỷ lệ thành phần màu nền (ví dụ cả hai màu đều chứa trên 60%Magenta).
Chữ đen đơn sắc đặt trên nền màu (chỉ cần bật tính năng Overprint Black).
File in được xử lý tại các xưởng in hiện đại có hệ thống RIP chuyên nghiệp; tại đây, phần mềm chuyên dụng sẽ tự động tính toán bẫy màu dựa trên thông số kỹ thuật thực tế của máy in.

Mời bạn xem thêm:

Kỹ thuật trapping trong in ấn là một bước quan trọng trong thiết kế và chế bản, giúp hạn chế tình trạng hở giấy, đường trắng hoặc sai lệch tại vùng tiếp giáp giữa các màu. Tuy nhiên, trapping không nên được thiết lập theo một thông số cố định cho mọi trường hợp mà cần dựa trên phương pháp in, vật liệu, độ chính xác của máy và đặc điểm từng file.

Để hạn chế lỗi khi sản xuất, designer nên kiểm tra kỹ các vùng giao màu, overprint, knockout và separations trước khi xuất file. Với những thiết kế có nhiều màu, chi tiết nhỏ hoặc yêu cầu độ chính xác cao, nên trao đổi với đơn vị in để lựa chọn cách xử lý trapping phù hợp ngay từ đầu.

Câu hỏi thường gặp:

Trapping trong in ấn có bắt buộc không?

Trapping là kỹ thuật bắt buộc phải có trong quy trình in công nghiệp nhiều màu. Tuy nhiên, việc thực hiện thủ công trên file thiết kế là không bắt buộc với mọi trường hợp, vì phần lớn các hệ thống chế bản hiện đại đã tích hợp cơ chế trapping tự động trên RIP.

Trapping bao nhiêu là phù hợp?

Độ rộng trapping phụ thuộc vào từng công nghệ in: in offset thông thường khoảng 0.03mm – 0.08mm (0.1pt – 0.25pt), trong khi in flexo hoặc in bao bì carton có thể cần từ 0.15mm – 0.5mm. Hãy tham khảo khuyến cáo kỹ thuật từ xưởng in trực tiếp.

Trapping có giống overprint không?

Không. Trapping chỉ tạo ra một vùng đè màu siêu nhỏ tại ranh giới tiếp xúc giữa hai màu, trong khi Overprint là thao tác in đè toàn bộ diện tích của một đối tượng lên lớp nền bên dưới.

Có thể tự trapping file bằng Illustrator không?

Có. Bạn có thể sử dụng công cụ Trap trong bảng Pathfinder, hoặc tạo đường viền Stroke mảnh gán lệnh Overprint Stroke trong bảng Attributes. Tuy nhiên, thao tác này đòi hỏi kiến thức chế bản vững vàng để tránh làm sai lệch cấu trúc vector.

In kỹ thuật số có cần trapping không?

Hầu hết các máy in kỹ thuật số hiện đại không đòi hỏi người thiết kế phải trapping thủ công, do quy trình in trực tiếp có sai số đăng ký màu rất nhỏ và RIP của máy đã tự động tối ưu đường biên.
