Thùng carton có vách ngăn là gì? Cấu tạo, ứng dụng

Trong chuỗi cung ứng và đóng gói công nghiệp, việc bảo vệ an toàn cho hàng hóa trong quá trình vận chuyển đóng vai trò sống còn đối với chất lượng sản phẩm. Đối với những mặt hàng dễ vỡ, bề mặt nhạy cảm hoặc dễ va đập như đồ gốm sứ, linh kiện và chai lọ thủy tinh, các loại thùng giấy thông thường khó có thể đảm bảo sản phẩm không bị xô lệch. Để giải quyết triệt để vấn đề này, thùng carton có vách ngăn được ứng dụng rộng rãi như một giải pháp đóng gói chuyên biệt, giúp phân chia không gian bên trong và giữ cho từng sản phẩm nằm tách biệt an toàn.

Thùng carton có vách ngăn là gì?

Khái niệm thùng carton có vách ngăn

Thùng carton có vách ngăn (hay còn gọi là thùng carton chia ngăn, hộp carton có vách ngăn) là một quy cách đóng gói bằng bao bì giấy, kết hợp giữa vỏ thùng carton bên ngoài và hệ thống vách chia ngăn bên trong. Hệ thống này phân tách toàn bộ dung tích lọt lòng của thùng thành nhiều ô rỗng độc lập, giúp sắp xếp nhiều sản phẩm cùng loại vào chung một kiện hàng mà vẫn duy trì khoảng cách vật lý an toàn giữa chúng.

Cấu tạo và nguyên lý hoạt động

Về mặt kết cấu kỹ thuật, một bộ thùng carton nhiều ngăn hoàn chỉnh được cấu thành từ hai bộ phận chính:

• Vỏ thùng bên ngoài: Có thể là thùng carton đối đáy thông thường (thùng A1), thùng nắp gài hoặc thùng nắp âm dương (nắp chụp). Vỏ thùng chịu trách nhiệm chịu tải ngoại lực, chống va đập từ môi trường bên ngoài và tạo khối để xếp chồng trong kho hoặc xếp trên pallet.
• Hệ thống vách ngăn thùng carton bên trong: Gồm tập hợp các thanh hoặc tấm giấy được dập rãnh (khe cắt) theo chiều dọc và chiều ngang. Khi đưa vào sử dụng, các thanh vách này được cài lồng khớp vào nhau theo góc vuông, tạo thành mạng lưới các ô vuông hoặc ô chữ nhật cố định.

Nguyên lý hoạt động của kết cấu này dựa trên việc cách ly cơ học và cố định sản phẩm. Mỗi chi tiết hàng hóa được đặt riêng vào một ô, ngăn chặn hoàn toàn nguy cơ va chạm trực tiếp giữa các sản phẩm khi xe vận chuyển gặp rung chấn hoặc dằn xóc. Đồng thời, các vách giấy thẳng đứng này đóng vai trò như hệ thống thanh giằng gia cường bên trong, truyền lực ép từ nắp thùng xuống đáy, giúp gia tăng đáng kể khả năng chịu nén thẳng đứng cho toàn bộ kiện hàng.

Các loại vách ngăn carton phổ biến

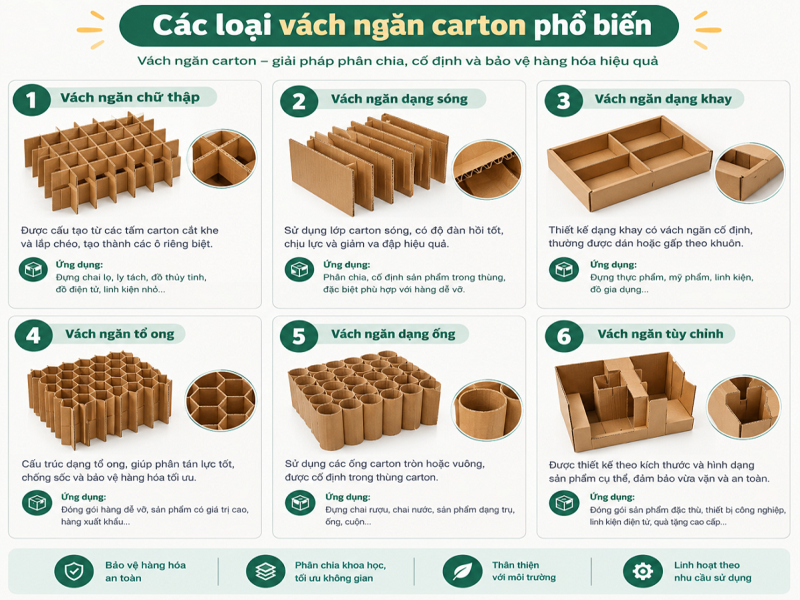

Các loại vách ngăn carton phổ biến

Tùy theo yêu cầu bảo vệ của sản phẩm, hình dạng hình học và quy trình đóng gói, các kỹ sư bao bì thường ứng dụng ba dạng kết cấu vách ngăn chính:

Vách ngăn carton cài rãnh

Đây là dạng kết cấu phổ biến nhất hiện nay. Vách gồm hai nhóm nan giấy: nan dọc và nan ngang. Trên mỗi nan giấy, nhà sản xuất sẽ rập các rãnh cắt có độ sâu tương đương một nửa chiều cao của nan. Khi lắp ráp, người đóng gói chỉ cần gài rãnh của nan dọc vào rãnh của nan ngang theo góc 90º.

• Ưu điểm: Gia công nhanh bằng máy dập rãnh hoặc khuôn bế phẳng; có thể xếp dẹp phẳng hoàn toàn để vận chuyển và lưu kho tiết kiệm diện tích; dễ dàng thay đổi số lượng ô bằng cách thêm bớt nan.
• Hạn chế: Tốn thời gian lắp ráp thủ công từng nan nếu đơn vị chưa trang bị máy bung vách tự động.

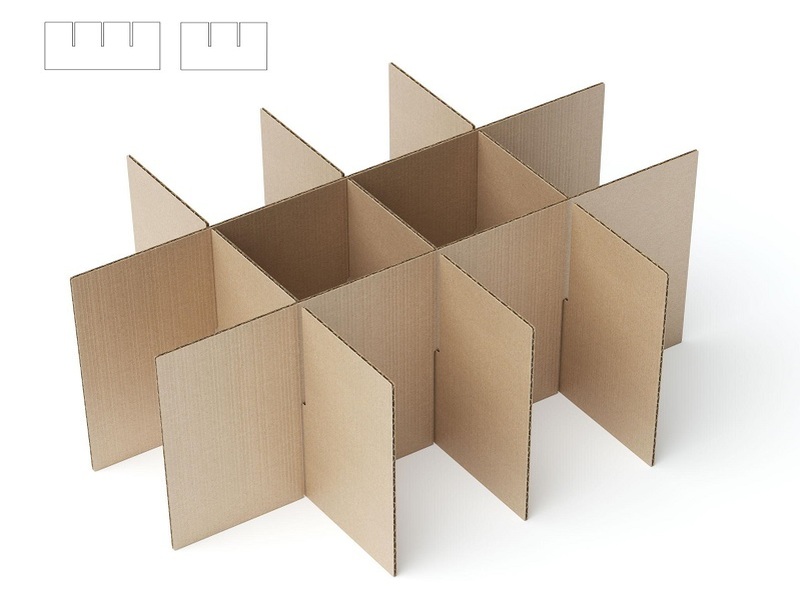

Vách ngăn carton cài rãnh

Vách ngăn carton gấp liền tấm

Khác với kiểu cài rời, dạng vách gấp liền tấm được tạo ra từ một tấm phôi carton nguyên vẹn thông qua các đường cấn gấp (creasing line) và đường rạch bế chính xác. Người đóng gói chỉ cần gấp theo các nếp gấp định sẵn để tạo thành các khoang hoặc gờ ngăn cố định.

• Ưu điểm: Không bị thất lạc các bộ phận rời; thao tác mở thùng và xếp sản phẩm vào diễn ra nhanh chóng; tính thẩm mỹ cao.
• Hạn chế: Thường chỉ phù hợp với các thùng có số lượng ngăn ít (từ 2 đến 4 ngăn); khó phân chia số lượng lớn ô nhỏ như kiểu vách cài.

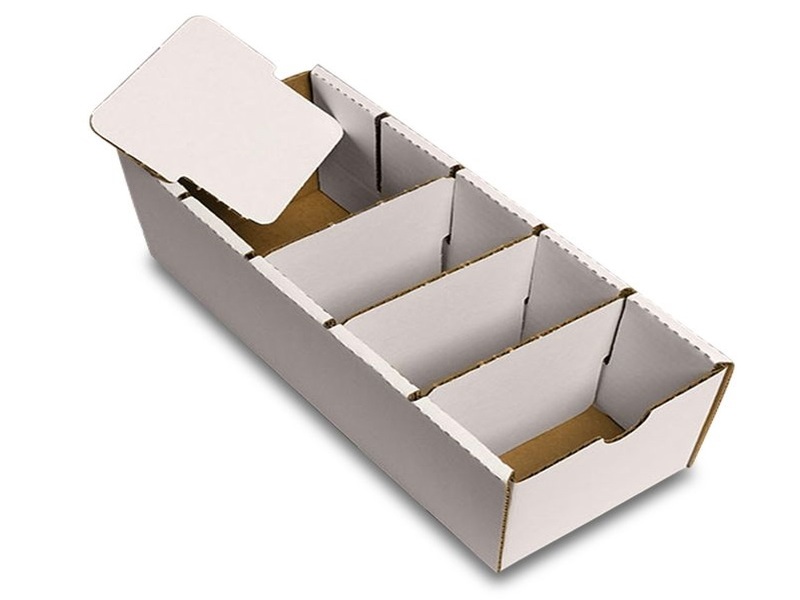

Vách ngăn carton gấp liền tấm

Vách ngăn carton kết hợp tấm đệm

Với những sản phẩm dễ xước bề mặt hoặc có cấu trúc bất đối xứng, hệ vách ngăn carton truyền thống sẽ được bổ sung thêm các tấm đệm đáy, tấm đệm ngăn tầng hoặc mút xốp đệm (EPE, EVA) dán mặt trong ô.

• Ưu điểm: Khắc phục triệt để điểm yếu tiếp xúc cứng của giấy carton; phân tán đều xung lực từ dưới đáy và phía trên nắp thùng; thích hợp đóng gói theo chiều đứng nhiều tầng.
• Hạn chế: Làm tăng chi phí vật tư và khối lượng bao bì tổng thể, quy trình đóng gói qua nhiều bước hơn.

Chất liệu sản xuất vách ngăn carton

Vật liệu sản xuất vách ngăn không nhất thiết phải giống hệt chất liệu vỏ thùng ngoài. Việc lựa chọn phụ thuộc vào tải trọng sản phẩm, yêu cầu độ cứng và chi phí sản xuất.

Giấy carton 3 lớp và 5 lớp

Carton sóng là chất liệu thông dụng nhất nhờ cấu trúc lớp giấy mặt kết hợp lớp sóng uốn nếp, tạo ra lớp đệm khí tự nhiên có khả năng đàn hồi và chịu uốn tốt.

• Giấy carton 3 lớp: Cấu tạo gồm 2 lớp giấy phẳng bên ngoài kẹp 1 lớp giấy sóng ở giữa (thường dùng sóng B, C hoặc E). Sóng B (độ cao sóng khoảng 2.5 mm) và sóng C (khoảng 3.6 mm) được dùng nhiều nhất cho vách ngăn nhờ khả năng chịu lực nén phẳng tốt, độ dày vừa phải, không làm chiếm quá nhiều diện tích lọt lòng của thùng. Loại này thích hợp cho các sản phẩm có trọng lượng nhẹ đến trung bình như mỹ phẩm, hũ thực phẩm, bóng đèn.
• Giấy carton 5 lớp: Cấu tạo gồm 3 lớp giấy phẳng xen kẽ 2 lớp sóng (phổ biến là sóng kép BC hoặc AB). Loại vật liệu này có độ cứng vững và độ dày vượt trội, tạo thành bức tường ngăn vững chắc, chống biến dạng dưới tác động của các cú va đập mạnh. Vách carton 5 lớp thường được chỉ định cho các mặt hàng nặng hoặc cồng kềnh như bình ắc quy, chi tiết máy kim khí, bình gốm cỡ lớn.

Cần lưu ý rằng không phải trường hợp nào carton 5 lớp cũng tốt hơn 3 lớp. Với các sản phẩm nhỏ nhẹ, vách 5 lớp sẽ làm lãng phí không gian bên trong thùng, tăng trọng lượng vận chuyển và khó thao tác gài khớp rãnh do độ dày mép cắt lớn.

Giấy kraft cứng

Khác với carton lượn sóng, giấy kraft cứng (thường dùng các loại giấy bìa đặc, bìa nén chipboard hoặc kraft nhiều lớp cán ép) là vật liệu có kết cấu phẳng, đặc khít và không có khoảng hở sóng ở giữa.

• Đặc tính: Độ cứng uốn cao trên một bề dày rất mỏng. Nhờ không chứa các khoang rỗng của sóng giấy, các cạnh cắt của vách kraft phẳng phiu, không sinh ra nhiều bụi giấy vụn trong quá trình ma sát.
• Ứng dụng: Rất phù hợp cho các sản phẩm có kích thước nhỏ, đóng gói mật độ dày, hoặc các sản phẩm cao cấp đòi hỏi tính thẩm mỹ cao như nắp son, chai tinh dầu, đồng hồ hoặc phụ tùng cơ khí chính xác. Khi sử dụng vách kraft, dung tích lọt lòng của thùng được tối ưu hóa tối đa do độ dày vách rất mỏng so với carton sóng.

Kích thước và cách bố trí vách ngăn

Bố trí vách ngăn khoa học giúp tối ưu hóa diện tích xếp hàng, đảm bảo tính cân đối trọng tâm của kiện hàng và thuận tiện cho công nhân thao tác.

Các kiểu chia ô phổ biến: 4, 6, 9, 12, 24 ô

Hệ thống vách chia ô thường được tính toán theo mô hình ma trận gồm các hàng (rows) và cột (columns). Tùy thuộc vào tổng số lượng sản phẩm cần đóng trong một thùng, các kiểu bố trí thường gặp bao gồm:

• Thùng 4 ô: Bố trí ma trận 2 x 2. Thường dùng cho các hộp quà tặng, combo sản phẩm hoặc bình chất lỏng kích thước lớn.
• Thùng 6 ô: Bố trí ma trận 2 x 3 (2 hàng, 3 cột). Phổ biến nhất trong đóng gói chai rượu vang dung tích 750ml, hộp dầu ăn hoặc lon hóa chất.
• Thùng 9 ô: Bố trí ma trận 3 x 3. Cấu trúc đối xứng vuông vức, giữ cân bằng trọng tâm rất tốt cho các hộp mỹ phẩm, hũ yến sào.
• Thùng 12 ô: Bố trí ma trận 3 x 4 (3 hàng, 4 cột) hoặc 2 x 6. Thường gặp trong ngành nước giải khát đóng chai, lọ mứt, bình giữ nhiệt.
• Thùng 24 ô: Bố trí ma trận 4 x 6 (4 hàng, 6 cột). Tiêu chuẩn đóng gói phổ biến cho các két bia chai, nước ngọt có gas hoặc ống tiêm y tế.

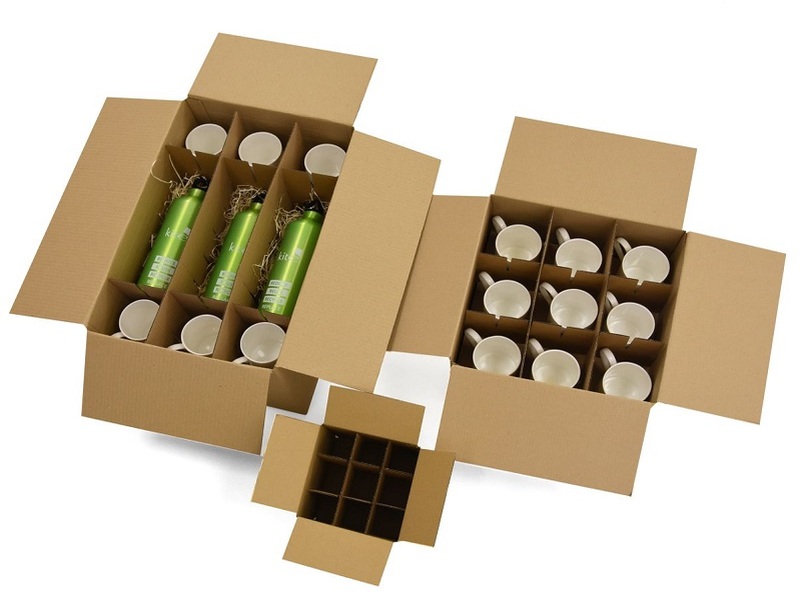

Các kiểu chia ô phổ biến 4, 6, 9, 12, 24 ô

Cách xác định kích thước ô và chiều cao vách

Để thiết kế một bộ thùng và vách ngăn chuẩn xác, kỹ sư bao bì phải căn cứ vào kích thước thực tế của sản phẩm cùng các thông số kỹ thuật liên quan:

1. Phân biệt kích thước thùng: Kích thước phủ bì (kích thước ngoài cùng của thùng) dùng để tính toán không gian xếp xe, lưu kho; trong khi kích thước lọt lòng (không gian rỗng thực tế bên trong thùng) mới là cơ sở trực tiếp để bố trí vách ngăn.
2. Kích thước lọt lòng mỗi ô: Mỗi ô ngăn cần bao trọn kích thước lớn nhất của sản phẩm (đường kính ngoài đối với chai tròn hoặc chiều dài x chiều rộng đối với hộp vuông). Ngoài ra, kích thước ô luôn phải cộng thêm một khoảng dung sai từ 2 mm đến 5 mm so với sản phẩm. Khoảng hở này vừa đủ để thao tác nhấc ra, đặt vào nhanh chóng, đồng thời bù trừ cho độ phồng tự nhiên của nếp gấp giấy carton.
3. Chiều cao của vách: Chiều cao vách ngăn thường được thiết kế bằng hoặc thấp hơn chiều cao lọt lòng của thùng khoảng 5 mm đến 10 mm. Nếu vách làm quá cao bằng đúng mép thùng, khi gập nắp sẽ bị cấn đường dập, khiến thùng bị phồng lưng và khó dán băng keo. Ngược lại, nếu làm quá thấp so với chiều cao sản phẩm, phần thân trên của các sản phẩm có thể nghiêng ngả và va đập vào nhau.
4. Nguyên lý rãnh cài: Độ rộng của khe rãnh cắt trên nan vách phải bằng hoặc lớn hơn độ dày vật liệu giấy một chút để việc lồng ghép trơn tru. Độ sâu của rãnh trên thanh dọc và thanh ngang thường bằng chính xác một nửa chiều cao tấm nan để khi lồng vào nhau, mép trên và mép dưới của toàn bộ hệ vách nằm trên hai mặt phẳng đồng nhất.

Công dụng và ứng dụng của thùng carton có vách ngăn

Nhờ khả năng phân tách cơ học hiệu quả, thùng carton chia ngăn được ứng dụng trong nhiều ngành sản xuất đòi hỏi tiêu chuẩn an toàn bao bì nghiêm ngặt.

Đóng gói chai lọ thủy tinh và đồ uống

Chất liệu thủy tinh có độ giòn cao, rất dễ nứt vỡ khi xảy ra xung đột điểm hoặc ma sát bề mặt trong quá trình xe tải di chuyển qua các đoạn đường gồ ghề. Vách ngăn carton đóng vai trò cô lập từng chai nước ngọt, chai bia, lọ giấm hay chai rượu vang trong khoang riêng, triệt tiêu hoàn toàn sự tiếp xúc trực tiếp giữa các chai với nhau, giảm thiểu rủi ro đổ vỡ dây chuyền.

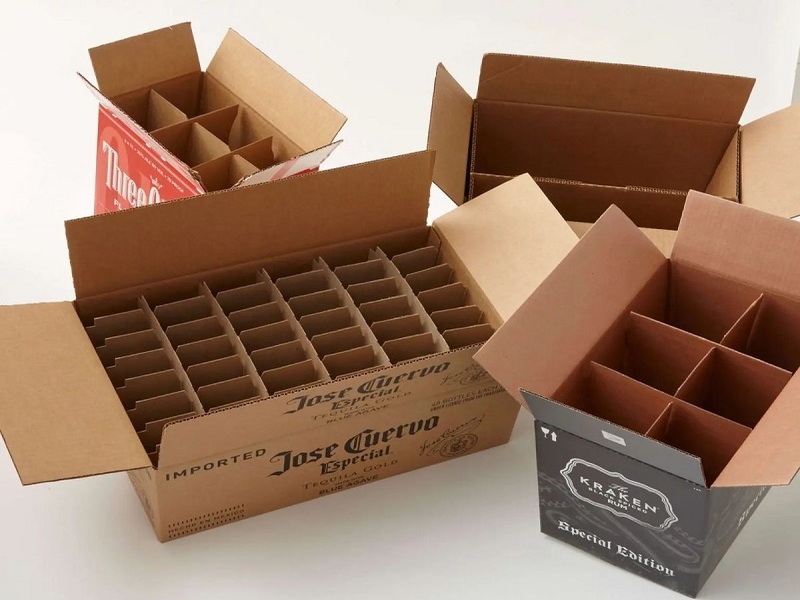

Thùng carton có vách ngăn đóng gói chai lọ thủy tinh và đồ uống

Đóng gói mỹ phẩm và dược phẩm

Bao bì mỹ phẩm (như chai serum, hũ kem dưỡng, lọ nước hoa) và dược phẩm (như lọ thuốc tiêm, siro ho) đòi hỏi cao về cả độ an toàn lẫn tính thẩm mỹ bên ngoài vỏ hộp. Việc sử dụng vách ngăn giữ cho các nhãn dán, vỏ hộp in ấn không bị ma sát làm mờ chữ, bong tróc mực in hoặc trầy xước lớp mạ bóng, bảo đảm hình thức nguyên vẹn khi đến tay người tiêu dùng.

Bảo vệ hàng dễ vỡ và gốm sứ

Các sản phẩm thủ công mỹ nghệ, chén dĩa, cốc tách gốm sứ có cấu trúc tinh xảo và các chi tiết nhô ra như quai cầm rất dễ gãy rụng. Ô vách ngăn giúp giới hạn không gian lắc lư của từng chi tiết. Tuy nhiên, người đóng gói cần lưu ý: vách carton chủ yếu thực hiện chức năng ngăn cách và giảm chấn biên độ nhỏ; đối với các loại gốm sứ đắt tiền, cần kết hợp bọc thêm giấy xốp bóng khí (bubble wrap) để đạt khả năng chống sốc hoàn toàn trước các tác động rơi rớt mạnh.

Đóng gói linh kiện điện tử và phụ tùng

Trong ngành cơ khí và sản xuất thiết bị, các phụ tùng kim khí nhỏ, bóng đèn, bảng mạch hoặc cảm biến thường được xuất xưởng với số lượng lớn trong một thùng. Vách ngăn giúp giữ cố định từng linh kiện, ngăn tình trạng các cạnh kim loại sắc nhọn va quẹt làm hỏng bề mặt nhau.

Lưu ý kỹ thuật: Đối với các vi mạch hoặc linh kiện bán dẫn có độ nhạy cảm cao với tĩnh điện, vách giấy carton thông thường chỉ đảm nhận chức năng phân chia vị trí cơ học, không có khả năng triệt tiêu điện tích. Do đó, các linh kiện này bắt buộc phải được bọc trong túi màng chống tĩnh điện (túi ESD) chuyên dụng trước khi đặt vào từng ô của thùng.

Ưu điểm của thùng carton có vách ngăn

Hạn chế va chạm và trầy xước

Lợi ích cốt lõi nhất của kết cấu vách ngăn là loại bỏ điểm tiếp xúc giữa các sản phẩm đặt liền kề. Thay vì các bề mặt cứng va chạm trực tiếp với nhau, lực rung chấn sẽ truyền qua lớp đệm giấy carton đàn hồi, giúp triệt tiêu xung lực và bảo toàn tính nguyên vẹn cho cấu trúc cũng như lớp sơn phủ bề mặt hàng hóa.

Phân loại sản phẩm và tối ưu đóng gói

Thùng chia nhiều ngăn tạo ra sự ngăn nắp, hỗ trợ đắc lực cho khâu kiểm đếm số lượng tại dây chuyền đóng gói và xuất nhập kho. Người kiểm hàng chỉ cần quan sát các ô trống là có thể phát hiện ngay sản phẩm bị thiếu sót mà không cần bốc dỡ toàn bộ hàng ra ngoài. Hơn nữa, việc gom nhiều sản phẩm vào chung một thùng lớn có vách giúp giảm bớt nhu cầu sử dụng các loại màng bọc nilon đơn lẻ, rút ngắn thời gian đóng gói của công nhân.

Dễ tháo lắp, lưu kho và tái chế

Các hệ nan vách cài rãnh sở hữu tính linh hoạt cao. Khi chưa dùng đến, toàn bộ nan vách có thể xếp phẳng lại thành từng bó mỏng, chiếm rất ít diện tích kho xưởng và phương tiện vận chuyển. Khi đóng hàng, thao tác bung vách và lồng vào thùng chỉ mất vài giây. Bên cạnh đó, do được chế tạo hoàn toàn từ bột giấy tự nhiên hoặc giấy tái sinh, vách carton có khả năng tự phân hủy sinh học và tái chế 100%, đáp ứng tốt các tiêu chuẩn xanh trong chuỗi cung ứng hiện đại.

Một số hạn chế cần lưu ý: Tương tự như các sản phẩm bao bì giấy khác, vách carton có tính hút ẩm cao; khi gặp môi trường nồm ẩm hoặc dính nước, độ cứng của nan vách sẽ suy giảm đáng kể. Đồng thời, với các va đập cường độ quá mạnh hoặc vật phẩm có khối lượng quá nặng, vách giấy có thể bị lún mép, đòi hỏi phải gia cố thêm xốp định hình hoặc nẹp góc.

Dịch vụ sản xuất thùng carton có vách ngăn theo yêu cầu

Dịch vụ sản xuất thùng carton có vách ngăn theo yêu cầu của Hupuna cung cấp các giải pháp đóng gói được tính toán riêng biệt theo thông số kỹ thuật thực tế của hàng hóa, giúp tối ưu hóa không gian chứa và bảo vệ tối đa cho sản phẩm trong suốt quá trình lưu thông.

Thiết kế vách ngăn theo kích thước và hình dạng sản phẩm

Quy trình thiết kế vách ngăn bắt đầu từ việc đo đạc hình học, trọng lượng và tính chất lý hóa của sản phẩm. Không có một tiêu chuẩn chia ô mặc định nào phù hợp cho mọi loại hàng hóa; mỗi kết cấu đều được tùy chỉnh linh hoạt:

• Quy cách thùng: Tùy biến chuẩn xác chiều dài, chiều rộng và chiều cao lọt lòng của thùng theo số lượng hàng cần chứa.
• Bố trí số lượng ô: Thiết kế các ma trận ô như 4, 6, 9, 12 hoặc 24 ô, hoặc phân chia các ngăn có kích thước bất đối xứng nếu đóng gói bộ sản phẩm nhiều chi tiết.
• Kích thước từng ô: Được tính toán có khoảng hở dung sai hợp lý (bù trừ độ dày giấy và độ phồng nếp gấp) để thao tác đóng – mở thuận tiện mà không làm sản phẩm bị xô lệch, rung lắc.
• Chiều cao vách: Điều chỉnh phù hợp với chiều cao sản phẩm và mép nắp thùng, đảm bảo vách đỡ lực tốt nhưng không cấn nắp khi dán keo.
• Dạng kết cấu: Lựa chọn vách nan cài rãnh rời, vách bế gấp liền tấm hoặc kết hợp thêm tấm đệm lót đáy và nắp khi cần tăng cường phân tán lực.

Lựa chọn chất liệu giấy và kết cấu thùng

Tùy vào đặc tính hàng hóa và hình thức vận chuyển, đơn vị gia công sẽ tư vấn loại giấy tối ưu chi phí và độ bền:

• Carton 3 lớp hoặc 5 lớp: Hàng hóa gọn nhẹ, dung tích nhỏ thường ưu tiên carton 3 lớp sóng B hoặc C để tiết kiệm thể tích; hàng nặng, tải trọng lớn hoặc xếp chồng cao tầng cần dùng sóng kép 5 lớp (BC) để chống móp méo.
• Độ đanh cứng của vách: Cân nhắc giữa carton sóng chịu đàn hồi hoặc giấy kraft đặc mỏng, cứng cho các chi tiết nhỏ tinh xảo.
• Kết cấu hỗ trợ: Bổ sung tấm đệm carton hoặc mút xốp đệm góc cho các mặt hàng nhạy cảm như gốm sứ cao cấp, chai rượu vang cổ cao hay thiết bị đo lường chính xác.

Quy trình triển khai sản xuất thùng carton có vách ngăn

Quá trình gia công thùng carton chia ngăn theo yêu cầu thường trải qua các bước kỹ thuật tham khảo sau:

1. Tiếp nhận thông tin: Khảo sát kích thước sản phẩm, trọng lượng, phương thức vận chuyển và mục tiêu đóng gói.
2. Tư vấn giải pháp: Đề xuất kết cấu thùng, số lượng ô ngăn, quy cách vách và định lượng vật liệu tương thích.
3. Làm mẫu thử: Thiết kế bản vẽ 2D/3D và cắt mẫu thử thực tế để kiểm tra độ khít của rãnh cài cũng như độ vừa vặn của sản phẩm trong từng ô.
4. Hiệu chỉnh và chốt phương án: Tinh chỉnh dung sai nếu cần thiết và thống nhất phương án sản xuất hàng loạt.
5. Gia công và kiểm soát: Tiến hành dập bế, xẻ rãnh, in ấn và kiểm tra độ khớp của nan vách trước khi đóng gói bàn giao.

Thông tin cần cung cấp khi yêu cầu sản xuất

Để quy trình tư vấn và thiết kế diễn ra chính xác, người đặt hàng nên chuẩn bị trước các thông tin cơ bản:

• Kích thước thực tế (Dài × Rộng × Cao) và khối lượng của từng sản phẩm.
• Số lượng sản phẩm cần đóng gói chung trong một kiện hàng (số ô mong muốn).
• Mức độ dễ vỡ, yêu cầu chống trầy xước và điều kiện giao nhận (nội địa hay xuất khẩu).
• Số lượng thùng dự kiến sản xuất và nhu cầu in ấn thông tin nhận diện thương hiệu (nếu có).

Nếu doanh nghiệp đang tìm kiếm giải pháp bao bì bảo vệ tối ưu cho hàng hóa đặc thù, hãy liên hệ trực tiếp với Hupuna để được tư vấn kết cấu vách ngăn, quy cách kích thước và chất liệu phù hợp nhất.
